优发国际·随优而动一触即发

护钢宝钢结构保护涂料

材料简介

1. 护钢宝钢结构保护涂料由底涂料、中涂料和面涂料组成，是一种绿色环保，防腐性能优越的快干型、长效金属防腐涂料。 2. 涂层能有效隔绝水的渗入，同时具有很好的透气性，使基材表面的水分子扩散出去。 3. 涂层硬度高，耐候性和耐玷污性好，可根据需要调配各种颜色。

应用领域

      桥梁、工业厂房、输变电铁塔、储槽、石油管道、矿井设备、井架、船舶、集装箱、海港设施、化工、冶金等钢结构表面防腐及海工防腐的涂装。

材料特点

1. 绿色环保——水性无毒，零VOC排放。
2. 自固化快——涂料无须添加固化剂，常温自固化快，表干15min。
3. 长效防腐——涂料与钢铁基材附着力好；表面硬度高；耐盐雾1000h不起泡，无锈蚀；耐水、耐油、耐有机溶剂；使用年限长达20年以上。
4. 耐候性佳——涂层干燥时间快，耐候性好，具有“呼吸作用”，有效隔绝水的渗入，保护基材。

材料性能

“护钢宝”钢结构保护涂料（底涂料）性能指标

编号	试验项目		性能指标	实测指标	参考标准
1	干燥时间	表干	≤60min	15min	JG/T 224-2007中的长效型底漆产品标准和HG/T 3668-2009中的 无机富锌底漆Ⅰ类产品标准
		实干	≤5h	2h
2	附着力（划格法）		≤1级	1级
3	耐弯曲性		≤2mm	2mm
4	耐冲击性		≥30cm	100cm
5	铅笔硬度		≥3H	6H
6	耐水性		7d无异常	30d无异常
7	耐盐水性（3%NaCl）		10d无锈斑	30d无锈斑
8	耐汽油性		10d无异常	30d无变化
9	耐盐雾性		1000h不剥落、 不出现红锈	1000h不剥落、 不出现红锈
10	耐高温性		—	400℃/24h无变化



护钢宝钢结构保护涂料（中涂料）性能指标

编号	试验项目		性能指标	实测指标	参考标准
1	干燥时间	表干	≤4h	1h	JG/T 224-2007中的中间漆产品标准
		实干	≤24h	12h
2	附着力（划格法）		≤1级	1级
3	耐弯曲性		≤2mm	2mm
4	耐冲击性		≥30cm	50cm
5	耐水性		7d无变化	7d无变化



护钢宝钢结构保护涂料（面涂料）性能指标

编号	试验项目		性能指标	实测指标	参考标准
1	干燥时间	表干	≤4h	1.5h	JG/T 224-2007中的Ⅱ型面漆产品标准
		实干	≤24h	24h
2	附着力（划格法）		≤1级	1级
3	耐弯曲性		≤2mm	2mm
4	耐冲击性		≥30cm	50cm
5	耐水性		7d无变化	30d无变化
6	耐盐水性 (3%NaCl)		10d无异常	30d无异常
7	耐盐雾性		1000h不起泡、不脱落	1000h不起泡、不脱落
8	涂层耐温变性（5次循环）		无异常	无异常
9	耐人工老化		1000h不起泡、不剥落、无裂缝	1700h不起泡、不剥落、无裂缝

材料用量

底涂料	用量	0.40～0.50Kg/m2/遍
	干膜厚度	25～35μm/遍
中涂料	用量	0.10～0.14Kg/m2/遍
	干膜厚度	20～30μm/遍
面涂料	用量	0.14～0.18Kg/m2/遍
	干膜厚度	35～45μm/遍

包装与贮存

包装贮存

1. 包装：底涂料50Kg/组，中涂料和面涂料 15Kg/桶。

2. 贮存：涂料应存放在阴凉、通风、干燥处，防止日晒雨淋，储存温度5～35℃。

        3. 运输：容器密封完好，勿倒置。

施工方法

1. 表面处理

  钢材表面采用干法喷砂除锈，除尽油污、锈垢、氧化皮，钢材表面喷射处理至Sa2.5级（ISO8501-1:1988）。喷射过程中暴露的表面缺陷应该以适当的方式打磨、填补或处理至最低St3级，无氧化皮（ISO8501-1:1988）。表面处理完毕宜在4h内进行涂装，以免返锈。

2. 涂料配制

  （1）底涂料：为两组份产品，质量配比为A组份∶B组份 = 3∶7。在机械搅拌下，将B组份加入A组份中，搅拌均匀后即可使用。涂覆之前将拌制好的涂料过滤，喷涂过程中应不断搅拌。涂料拌制好后应在规定的使用期限内用完，酌加清水（最大量5%）可适当延长使用时间。具体使用时间与温度对应如下：

  （2）中涂料和面涂料：在使用之前搅拌均匀，可酌加清水稀释（最大量5%），4h内使用完即可。

3. 涂料涂装

  （1）涂刷层数二底一中二面、二底二中三面。

  （2）涂刷方式优先采用喷涂，小范围修补也可使用刷涂和滚涂。

  （3）重涂间隔底涂料最短30min（25℃），最长不限；中涂料和面涂料最短4h（25℃），最长不限。

  （4）施工条件  5～50℃及相对湿度85%以下均可施工。

  （5）清洗涂刷设备使用完立即用水冲洗干净。

  （6）养护涂刷后5d内自然固化为涂膜养护期，不得做任何测试，3d内防止雨淋。

  （7）意外处置漆膜过厚会导致龟裂，一旦发生龟裂必须用喷射方法彻底除去受影响的部位，重新涂刷。

注意事项

  1. 涂料施工时应避免阳光的暴晒或大风的吹刮，施工时气温应在5℃以上，不应在雨季中施工。

   2. 涂料配制量以实际面积计算，应随配随用以免结硬，涂料配制后一般在8小时内用完为宜。

应用案例

 

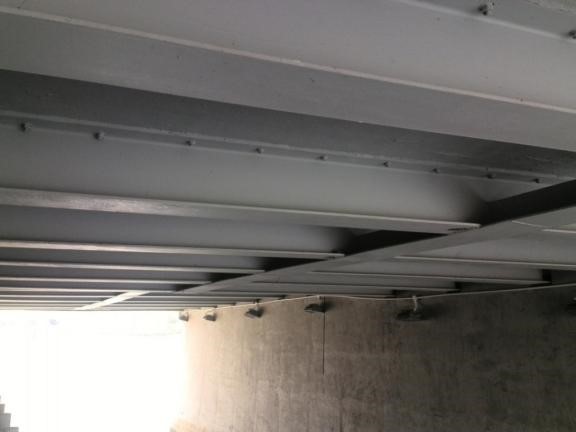

仙桃东桥采用护钢宝保护涂装

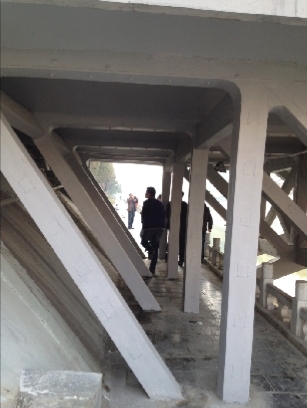

汉江酒店桥采用护钢宝保护涂装
